Спирали (шнеки)

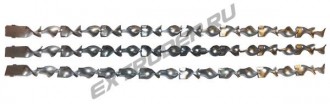

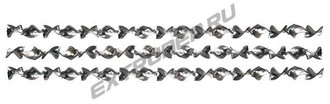

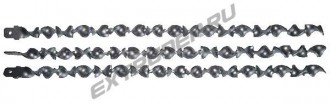

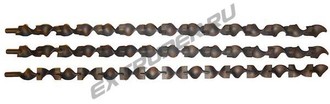

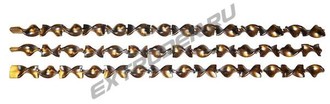

Шнеки – это детали в виде спиралей, которые применяются в работе экструдеров. Ключевая задача, которую выполняют шнеки в смесительных магистралях - качественное смешение компонентов герметика. Все шнеки к экструдеру, представленные в данном разделе нашего сайта, производятся только на высокотехнологичном оборудовании, за счет чего достигается высокое качество и точность этих деталей.

Производители шнеков также предлагают и шнековые пары – трубки со спиралями в сборе, либо компактные смесители со спиралями. Особое внимание уделяется минимально возможному зазору между спиралью (шнеком) и внутреннему диаметру трубки, только в этом случае достигается максимальное качество смешения. Материал шнеков – нержавеющая сталь, либо по запросу.

Для экструдеров и роботов "Lisec" с трубками 16х2,0 мм с внутренним диаметром 12 мм (как в оригинале) предлагаются шнеки 12 мм, для трубок 16х1,5 мм с внутренним диаметром 13 мм предлагаются шнеки 13 мм, что позволяет продлить интервалы между чистками и увеличить возможный выход материала в целом. Все немецкие производители применяют компактные смесители (3 трубки вместе) с внутренним диаметром трубок 13 мм, горны - как 12, так и 13 мм.

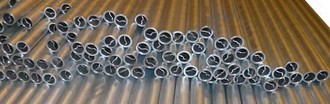

Очень важное значение имеет осевой зазор между внутренним диаметром трубок и наружным диаметром спиралей. Чем он меньше, тем лучше качество смешения. Мы для стеклопакетной индустрии применяем только калиброванные трубки 12/15, 12/16, 13/16 мм, шнеки изготавливаем на высокоточном оборудовании. Это позволяет выдержать осевой зазор в пределах до 0,3-0,4 мм. Т.е. зазор между шнеком и трубкой с одной стороны составляет до 0,15-0,20 мм. На сегодня это лучший показатель на рынке. У других производителей осевой зазор составляет 0,7-0,5 мм в лучшем случае. Когда герметик под давлением идет по трубке, шнек может изгибаться, при этом осевой зазор будет составляет 0,7 мм в данном случае на 1 сторону. Если вставить "12" шнек в "13" трубку, то осевой зазор будет уже 1 мм. Формулу площади круга все помнят из школьного курса. О качестве смешения в последнем случае можно говориь весьма условно. Обозначение шнеков "12" и "13" взято для упрощения, они просто предназначены для внутреннего диаметра трубок "12" и "13" соответственно, на самом деле они чуть меньше в диаметре, а именно на величину осевого зазора. Зазор небольшой должен быть только для удобства сборки и демонтажа, большой зазор недопустим. Он проверяется измерительным инструментом, либо таким простым способом: новый смеситель со шнеками потрясите как следует в руке: если шнеки в нем болтаются, как шарики в детской погремушке, то осевой зазор чрезмерно велик.

В данном разделе представлены шнеки к экструдерам, а так же спирали в сборе с трубками. Есть возможность выполнения шнеков под заказ. А также любые запчасти, аксессуары, расходники - по запросу по электронной почте info@extruder.ru. Форма запроса - здесь.
